Navigering i landskabet med præcisionsdrejning: Et kig på værktøjsdesign

1. Strukturelt fundament og chipstyring

Den umiddelbart synlige forskel ligger i maskinens basisstruktur.

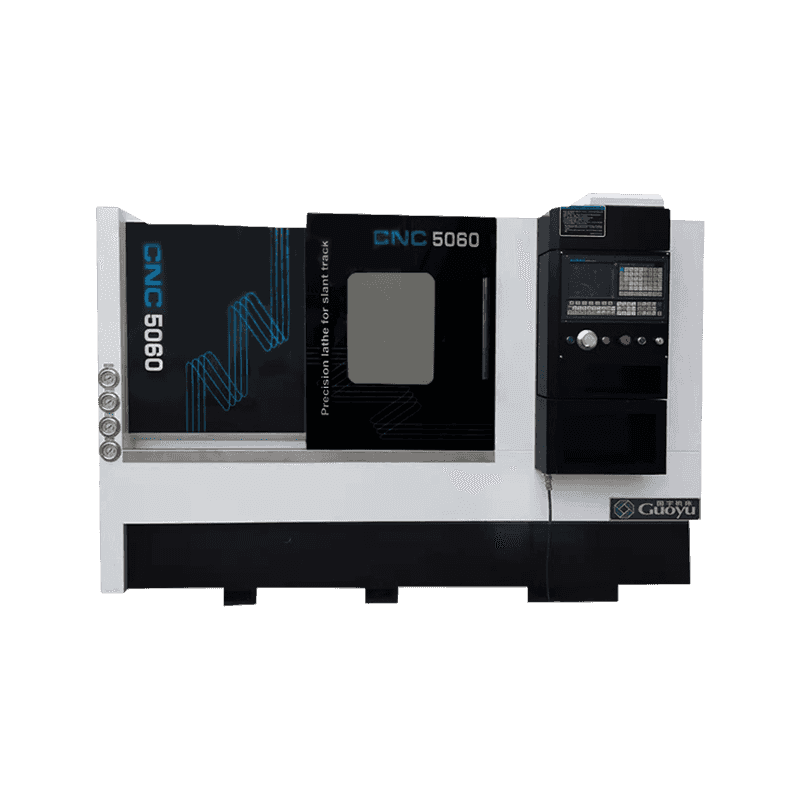

SKANT-BED CNC LATHE : Som navnet antyder, er sengen på denne drejebænk - den base, hvorpå vogn- og halebilledet er sat i en fast vinkel, typisk 30, 45 eller 60 grader. Dette skrå design er ikke kun et æstetisk valg. Det giver en meget effektiv naturlig løsning til chip -evakuering. Chips og kølevæske falder væk fra emnet og skæreværktøjet ved tyngdekraft, tragt direkte ind i et transportør eller opsamlingssystem. Dette forhindrer chips i at samle sig på sengen, hvilket kan forstyrre maskinens bevægelse og potentielt skade emnet eller selve maskinen.

Traditionel fladbed drejebænk: Disse maskiner har en vandret seng. Selvom det er simpelt og robust, tillader dette design chips og kølevæske at samle på den flade overflade. Operatører skal ofte manuelt rydde disse akkumuleringer for at opretholde jævn drift og forhindre nøjagtighedsproblemer. Dette design findes mere almindeligt i ældre eller manuelle drejebænke og nogle CNC-modeller på entry-level.

Andre maskiner (møller, routere): Bearbejdningscentre som lodrette eller vandrette møller har en helt anden strukturel tilgang, der ofte involverer et lukket arbejdsområde (et skab), hvor chips er indeholdt og evakueret fra bunden gennem skruer eller transportører.

2. Stivhed og vibrationsdæmpning

En maskins evne til at modstå bøjning og vibrationer under skårekræfter er vigtig for at opnå fine overfladefinish og holde stramme tolerancer.

Skråseng design: Den skrå seng er ikke en simpel flad plade; Det er ofte en stærkt ribbet, støbejernsstruktur, der er trekantet i tværsnit. Denne trekantede form er i sig selv mere stiv og tilbyder modstand mod torsionskræfter og vibrationer sammenlignet med en flad plade med lignende masse. Denne forbedrede stabilitet giver mulighed for mere aggressive skæreparametre uden at ofre finishkvalitet.

Flat-seng design: En flad seng kan gøres meget tung og stiv, men dens design er mere modtagelig for visse typer afbøjning. At opnå det samme niveau af samlet stivhed som en godt designet skrå-seng kræver ofte mere materiale, hvilket gør maskinen større og tungere.

3. Vejledning af bevægelsen: Vejledningskonfiguration

Hvordan maskinens bevægelige komponenter styres direkte påvirker dens præcision, hastighed og levetid.

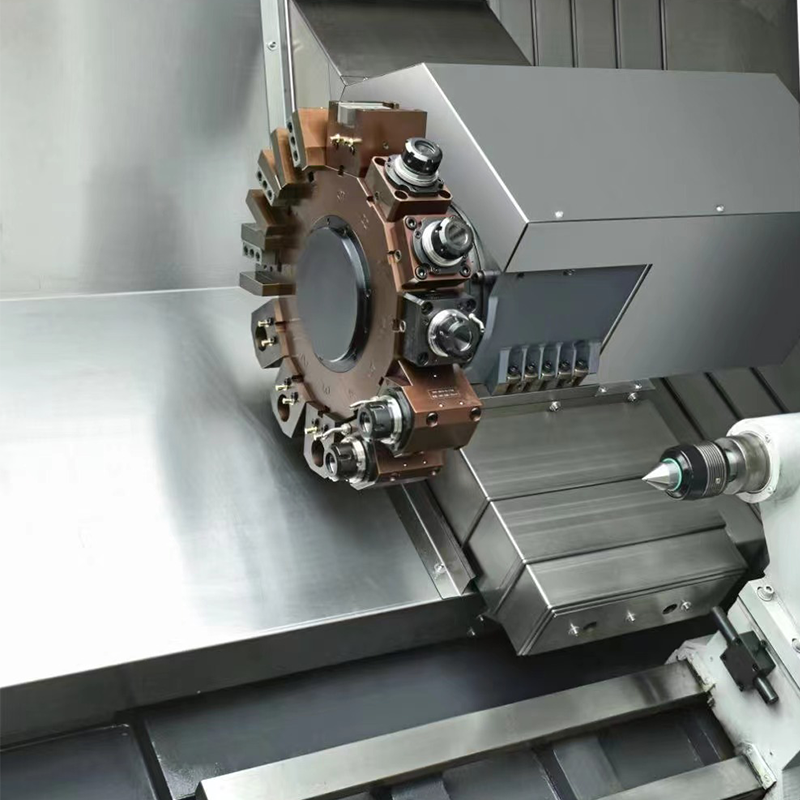

Skrå sengebænk: Disse maskiner anvender næsten universelt lineære guideveje til vognen (som holder værktøjet tårn) og halestokken. Disse hærdede stålskinner med recirkulerende kuglelejer giver mulighed for meget høje travershastigheder, hurtig acceleration og deceleration og ekstremt lav friktion. Den skrå seng positionerer disse guideveje i et layout til at håndtere skære kræfter effektivt.

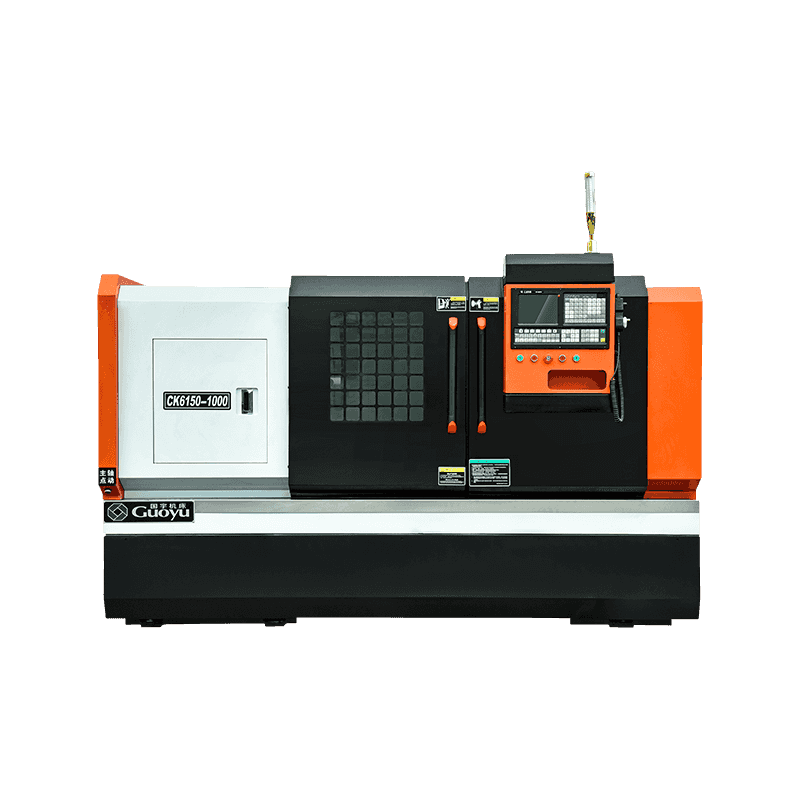

Fladbed drejebænk: Traditionelle fladbede drejebænke bruger ofte hærdede og malede stål måder, der er integreret i støbejernssengen. Vognen glider direkte på disse måder. Selvom det er usædvanligt holdbart og i stand til at understøtte enorm vægt, har dette system højere friktion, hvilket generelt begrænser hurtige travershastigheder og kan være mere modtagelige for at bære over ekstremt lange perioder, hvis de ikke vedligeholdes korrekt.

4. operationel ergonomi og tilgængelighed

Human-Machine-grænsefladen er en kritisk, men alligevel overset, faktor i produktivitet og operatørkomfort.

Skrå senge fordel: Den vinklede seng bringer arbejdsområdet tættere på operatøren. Indlæsning af arbejdsemner, indstilling af værktøjer og inspektion af finish bliver lettere, hvilket reducerer betjening af betjening. Desuden betyder chip -evakueringen, at arbejdsområdet er naturligt renere, hvilket forbedrer synligheden og sikkerheden. Værktøjets tårn er også placeret på en måde, der giver chips mulighed for at falde fri for det.

Fladbed overvejelse: På en vandret seng er emnet -aksen højere, og chips har en tendens til at dække området, hvilket gør det vanskeligere for operatøren at se og få adgang til delen. Dette kræver ofte hyppigere stop for rengøring.

5. Typisk applikationsfokus

Mens der altid er overlapning, har hvert design en tendens til at finde sin niche.

Skrå seng CNC drejebænk: Dette design er standarden for drejemiljøer med høj produktion. Dens styrker inden for hastighed, præcision, chipstyring og ergonomi gør det ideelt til fremstilling af løb, hvor cyklustid, konsistens og minimal operatørintervention er prioriteter. De er valget til moderne CNC-drejecentre.

Fladbed drejebænk: Dette design er ofte forbundet med tungere, måske langsommere, skærende operationer eller med manuelle maskiner, hvor enkelhed og massiv konstruktion værdsættes for store, enkeltdelt bearbejdning.
